雙五星
一種光子帶隙可調(diào)型聚乙烯亞胺功能化光子晶體薄膜的制備

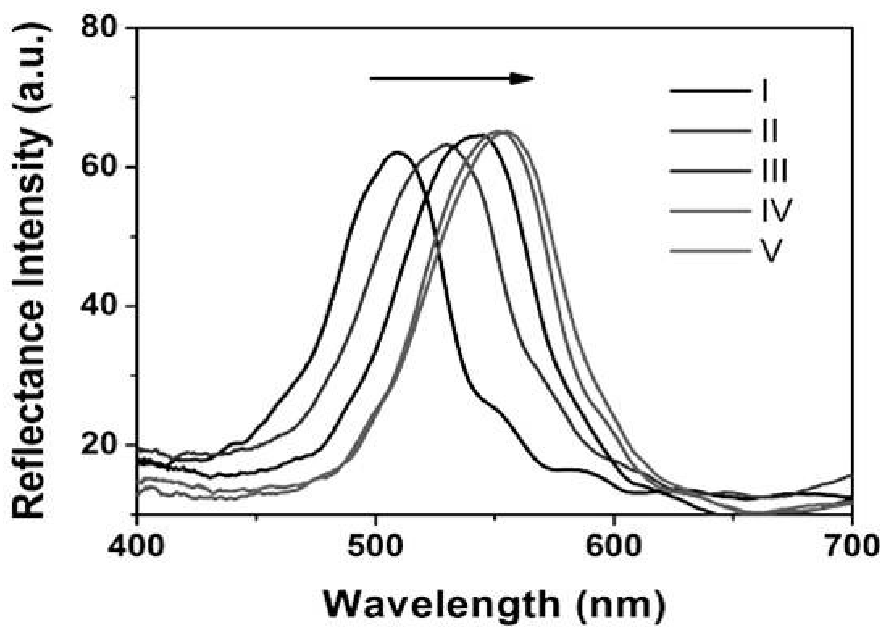

本發(fā)明提供了一種光子帶隙可調(diào)型聚乙烯亞胺功能化光子晶體薄膜的制備。首先配置一定濃度的聚乙烯亞胺水溶液，并滴涂在聚合物光子晶體薄膜上，鼓風(fēng)并且在30～40℃下烘干后得到聚乙烯亞胺功能化聚合物光子晶體薄膜。然后通過(guò)改變聚乙烯亞胺滴涂的層數(shù)，線性調(diào)節(jié)聚乙烯亞胺功能化聚合物光子晶體薄膜的光子帶隙。得到光子帶隙可調(diào)型聚乙烯亞胺功能化光子晶體薄膜。本發(fā)明所制備的光子晶體薄膜衍射峰對(duì)應(yīng)的最短波長(zhǎng)為505～510 nm,衍射峰對(duì)應(yīng)的最長(zhǎng)波長(zhǎng)為555～560 nm。通過(guò)改變聚乙烯亞胺滴涂層數(shù)，其光子帶隙可在2.2～2.4 eV之間連續(xù)調(diào)節(jié)。本發(fā)明所制備的光子晶體薄膜在pH 1.0～pH 10.0、30 min連續(xù)紫外光照射、1 nM～1 M離子濃度、25℃～50℃溫度條件下，衍射峰位置基本保持不變。
吉林化工大學(xué)
授權(quán)發(fā)明
